EM57185D — MIPI 摄像头 → USB / HDMI / BT1120 视频处理 SoC

EM57185D 是 eMPIA Technology 推出的多功能视频处理 SoC，EM57180D 的升级型号：MIPI CSI-2 摄像头输入，内置 ISP 可处理最高 1300 万像素，对外同时提供 USB UVC、HDMI TX 与 BT1120 多路输出。相比 EM57180D，增加了 内置 DDR 和 BT1120 接口，支持 4K 采集方案。一颗芯片解决「摄像头 Sensor → USB / HDMI / 并行数字视频」的多种转换需求。

能做哪些应用

应用	用到芯片的能力	典型产品形态
4K USB 摄像头	MIPI Sensor 经 ISP → MJPEG / YUY2，USB UVC 免驱即插即用	UVC USB 摄像头模组 / 4K 网络摄像头
多路输出摄像头	USB UVC + HDMI TX + BT1120 同时输出	医疗影像设备 / 视频展台
视频采集卡	HDMI TX 支持 1080P 60fps 输出	HDMI 输出型采集卡 / 帧抓取器
工业相机	13MP 高分辨率拍照 + BT1120 数字输出	工业检测 / 文档扫描设备
嵌入式视觉	BT1120 接口直连 SoC / FPGA	嵌入式视觉处理系统

以上应用基于芯片功能定位（规格书 EM57185D_product_brief Rev 0215_2024）。各应用的接线、驱动、示例代码等落地指引正在征集工程师实测资料补充。

与 EM57180D 的差异

特性	EM57180D	EM57185D
内置内存	DDR2 帧缓冲	内置 DDR
输出接口	USB 2.0 + HDMI	USB UVC + HDMI TX + BT1120
应用定位	1080P 采集方案	4K 采集方案、多路输出

核心参数

参数以内部知识库为唯一权威源；规格书 EM57185D_product_brief_0215_2024.pdf。

参数	规格
类型	MIPI CSI 摄像头 SoC（EM57180D 升级版）
输入接口	MIPI CSI-2
输出接口	USB UVC + HDMI TX + BT1120 多路输出
最大拍照分辨率	13MP（1300 万像素）
内置内存	内置 DDR
处理器	32-bit RISC
应用定位	4K 采集方案、多路输出摄像头

芯片框图

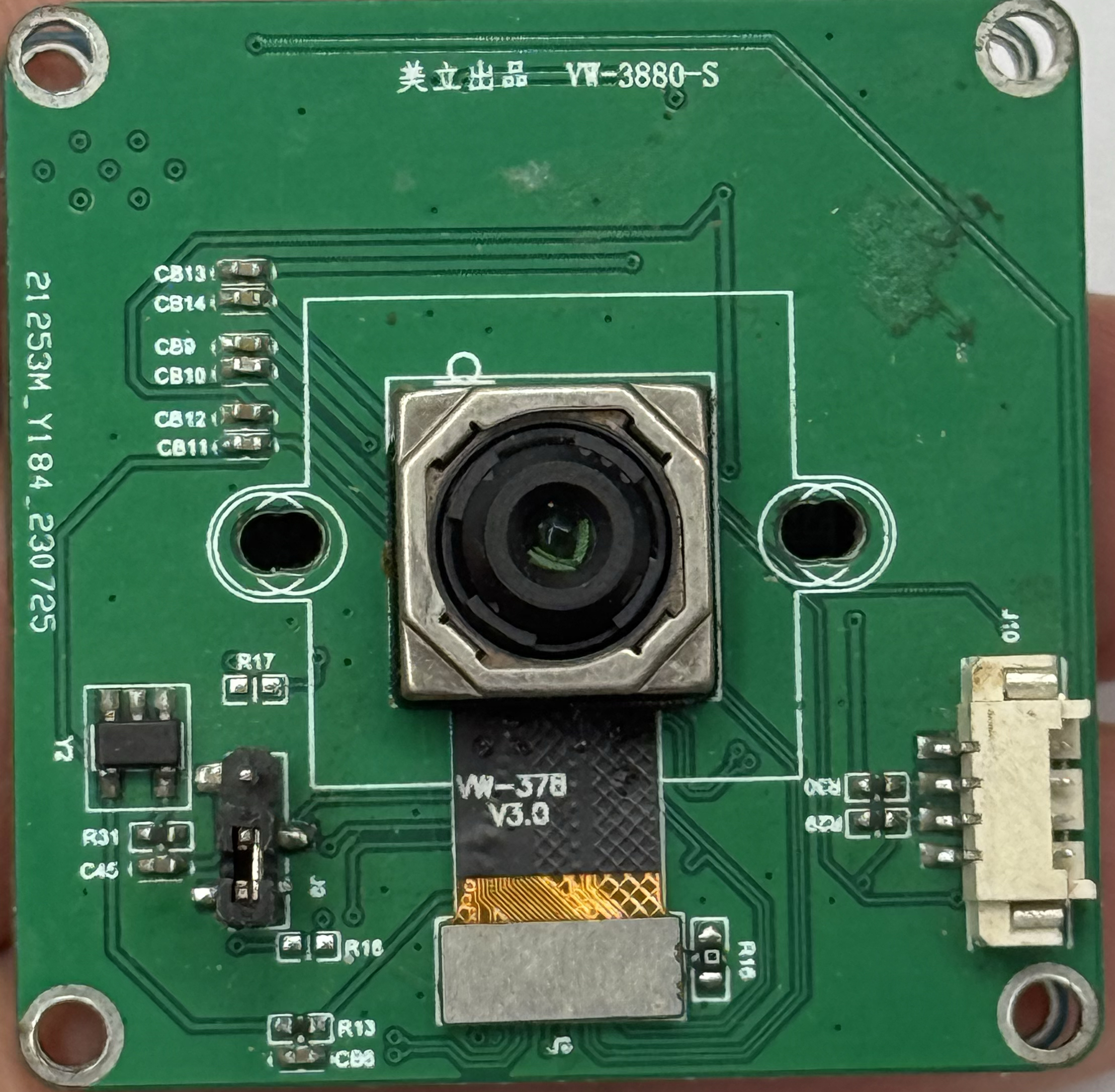

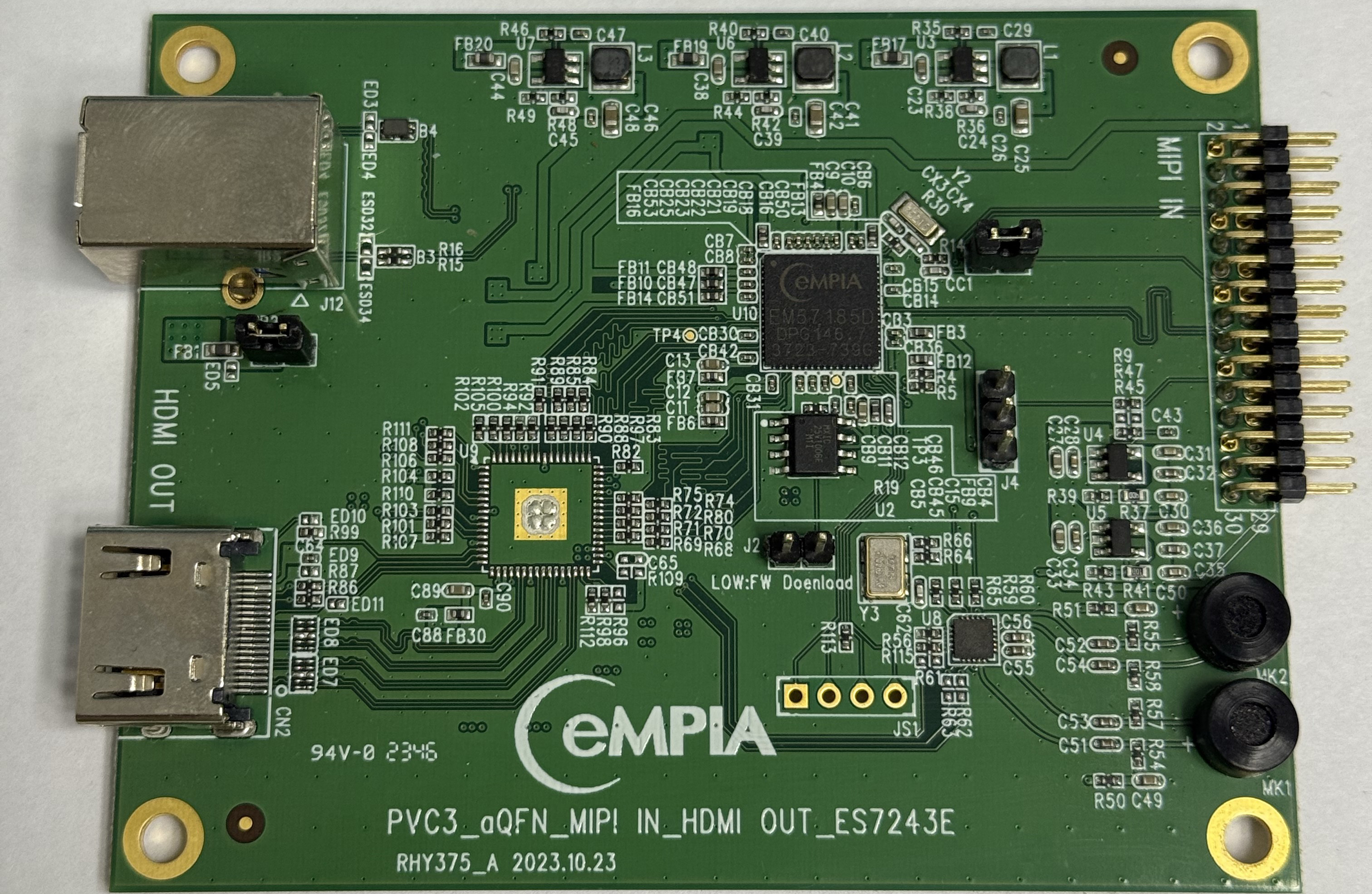

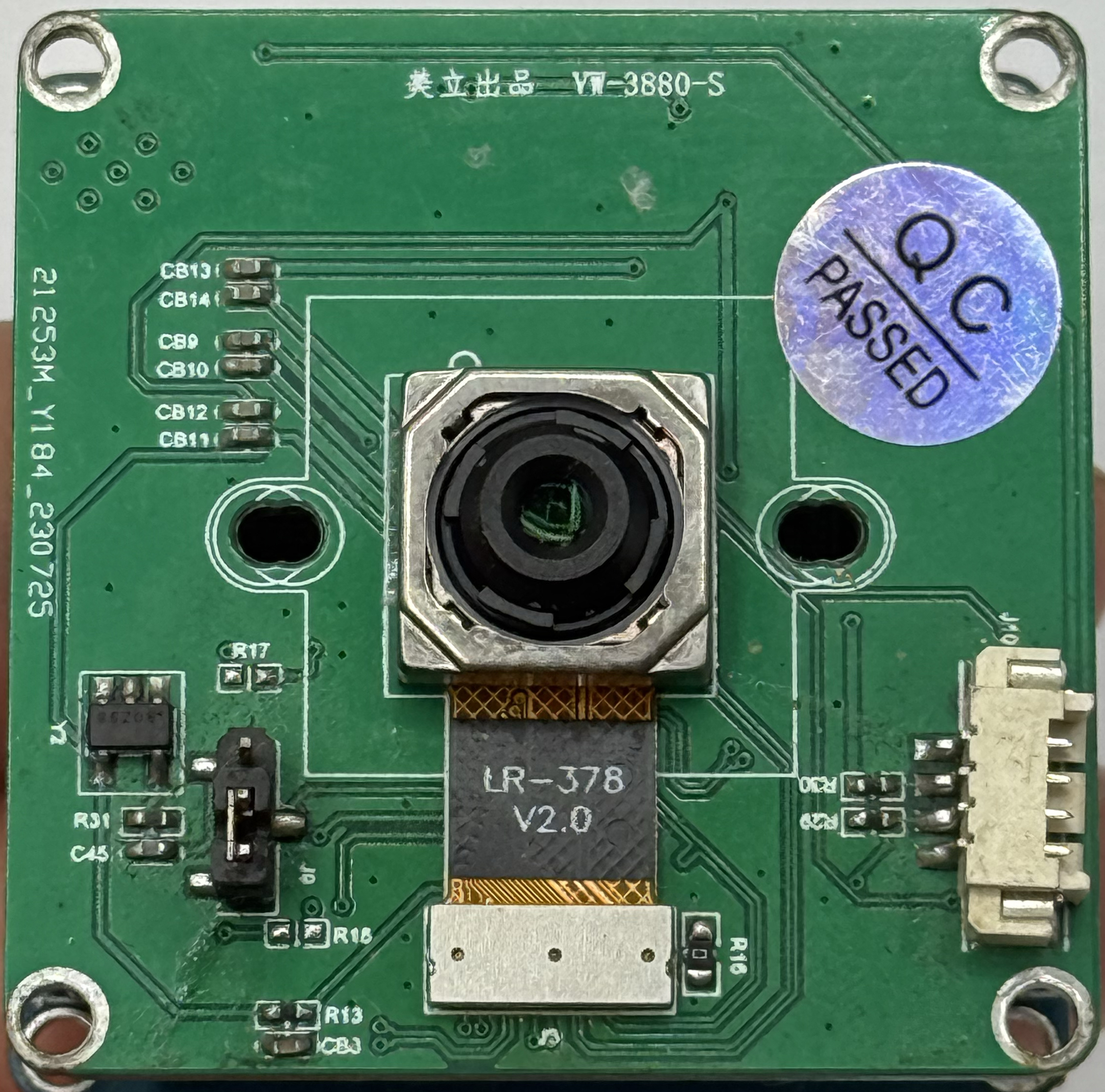

产品图片

|

落地指引（建设中）

待补充

接线方式、驱动安装、接口 / 示例代码、常见问题等实测内容正在向工程师征集（参见产品供料清单）。补齐后在此更新。
